Какво е трислойна термосвиваема тръба и каква е функцията на всеки от трите слоя?

Theтрислойна термосвиваема тръбане просто наслагва три слоя материали един върху друг, а интегрира функции за контрол на електрическото напрежение, защита на изолацията и еластично възстановяване в една термосвиваема тръба чрез коекструзионна структура от полупроводникови слоеве, изолационни слоеве и еластични слоеве. В самия процес на избор, това, което купувачите наистина трябва да разберат, е: Какви проблеми се решават от трите слоя? Защо се нуждаем от коекструзионна структура? и как тези структури влияят върху дългосрочната употреба на кабелните съединения.

Какво е aТрислойна термосвиваема тръба?

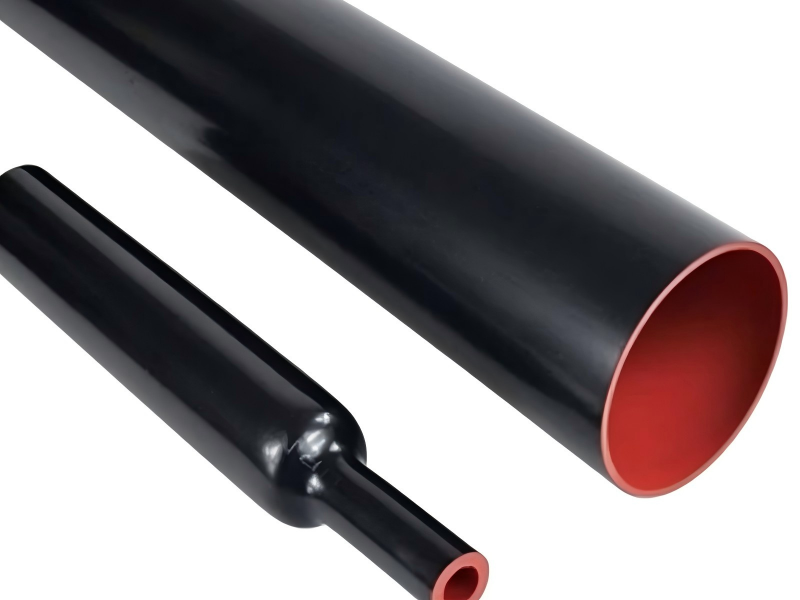

Това е дебелостенен термосвиваем продукт, използван за изолационна обработка на съединения на силови кабели. В сравнение с обикновената еднослойна термосвиваема тръба, тя има трислойна функционална структура и образува интегрирано композитно тяло на тръбата чрез процес на коекструзия.

Външният изолационен материал на кабелната връзка не само трябва да осигурява основно изолационно покритие, но и да се справя с температурните промени и промените в размера, които възникват по време на работа. Следователно, когато купуваме, не трябва да се фокусираме само върху външния диаметър и коефициента на свиване на термосвиваемата тръба, но също така да обърнем внимание на нейната структура, изолационни свойства, еластичност, устойчивост на топлина и нискотемпературни характеристики.

Вземете CCMTтрислойна термосвиваема тръбаКато пример. Нашият продукт използва трислойна структура (полупроводников слой + изолационен слой + еластичен слой) и използва омрежен дебелостенен дизайн с висока сила на прибиране. Продуктът е подходящ за класове на напрежение 6 - 36kV и може да се използва за изолационна обработка на съединения на силови кабели до 42kV.

Какви са функциите на трислойната структура?

Основната ценност на трислойната коекструзионна структура е, че различните функционални слоеве изпълняват различни задачи, вместо един материал да носи всички изисквания за производителност едновременно.

1. Полупроводящ слой: използва се за контрол на електрическото напрежение.

Кабелните съединения принадлежат към области, където структурата на кабела се променя, така че изискванията за електрически характеристики са по-строги от външната защита на обикновените кабели.

Полупроводниковият слой втрислойна термосвиваема тръбаизпълнява основно функциите за контрол на електрическото напрежение и си сътрудничи с изолационния слой, за да извърши съответната електрическа структурна обработка на зоната на съединението. Ето защо не е възможно просто да се замени композитната структура, предназначена за кабелни съединения, с обикновени изолационни термосвиваеми тръби по време на доставката.

Както вътрешният, така и средният слой на нашататрислойна термосвиваема тръбабяха тествани за диелектрична якост и обемно съпротивление:

· Диелектрична якост: вътрешен слой ≥15 kV/mm; среден слой ≥15 kV/mm

· Обемно съпротивление: вътрешен слой ≥10¹⁴Ω·cm; среден слой ≥10¹³Ом см

2. Изолационен слой: осигурява първична изолационна защита.

Изолационният слой е основната част за електрическа защита на трислойната структура и основната му роля е да осигури необходимото изолационно покритие за кабелните съединения. Той трябва не само да има достатъчни диелектрични свойства, но и да запазва съответните си свойства при дългосрочни температурни промени, влажна среда и механични промени.

Като справка, можете да научите за данните от тестовете на средния слой на CCMT продуктите:

· Диелектрична якост: ≥15 kV/mm

· Обемно съпротивление: ≥10¹³Ом см

· Якост на опън след термично стареене: ≥10,5 MPa

· Удължение при скъсване след термично стареене: ≥350%

· Термична устойчивост: 105℃

· Водопоглъщане при 23℃/336h: ≤0,5%

Тези данни имат по-голяма покупателна стойност от простото описание на добри изолационни свойства, защото купувачите могат допълнително да ги проверят спрямо собствените си проектни стандарти и технически спецификации.

3. Еластичен слой: помага за поддържане на свитото прилягане.

Кабелните съединения ще бъдат засегнати от промени в натоварването и температурата по време на реална експлоатация, а изолационните материали на кабелите също ще се разширяват и свиват. Ако еластичността и устойчивостта на външния материал са недостатъчни, налягането на свързване може да намалее или междинната хлабина може да се промени след продължителна експлоатация. Следователно, еластичният слой в трислойната структура играе съответната роля за еластично възстановяване и адаптиране на размера.

CCMT използва омрежена дебелостенна структура и набляга на високи сили на свиване. След термосвиваем монтаж, тръбата може да продължи да се свива към зоната на съединението, което спомага за поддържане на прилягане към защитената зона.

Данните от външните тестове отразяват и механичните му свойства:

· Начална якост на опън: ≥20 MPa

· Начално удължение при скъсване: ≥350%

· Якост на опън след стареене при 158℃/168h: ≥16 MPa

· Удължение при скъсване след стареене: ≥300%

· Термична устойчивост: 135℃

· Термичен шок 250℃/30 мин: без пукнатини, без приплъзване, без движение

· Гъвкавост при ниски температури -40℃/4h: без напукване

Следователно, при покупка не трябва само да се обърне внимание на това дали продуктът може да се свие, но и на механичните свойства след свиване и запазването на експлоатационните характеристики в дългосрочни топли и студени среди.

Защо да използваме трислойна коекструзия вместо проста многослойна комбинация?

Трислойният метод решава разделянето на функциите, докато коекструзията решава структурната интеграция. Методът на коекструзия произвежда композитна тръба, която включва полупроводников слой, изолационен слой и еластичен слой. Ползата не е само в това, че структурата на продукта изглежда по-сложна, но и в това, че различните функции могат да работят заедно в един и същ термосвиваем компонент.

Ето защо, когато оценявате продуктите на доставчиците, се препоръчва да се съсредоточите върху следните въпроси:

· Какви функции изпълняват трите етажа?

· Използва ли се истинска коекструзионна структура?

· Какви тестови данни са налични за всеки функционален слой?

· Какви са характеристиките след термично стареене?

· Какво е нивото на напрежение, приложимо за продукта?

· Какъв е действителният диапазон на съответствие на спецификациите на кабелите?

· Защо трислойната коекструзионна композитна термосвиваема тръба изисква висока сила на прибиране?

Термосвиваемата тръба се свива след нагряване, но това не означава, че задачата е завършена, когато инсталацията е завършена. Продуктите също трябва да поддържат прилягане в защитените зони по време на работа. CCMTтрислойна термосвиваема тръбаприема омрежена дебелостенна структура с висока еластичност; коефициентът на свиване на продукта е 2,5:1.

При действителния избор на спецификация, освен да потвърди дали продуктът покрива целевото ниво на напрежение, купувачът трябва също да съпостави външния диаметър на кабела, размера на съединението, размера на продукта преди свиване и размера след свиване. Вместо да определя дали даден продукт е подходящ само въз основа на числото d"2.5:1".

При закупуване наТрислойна термосвиваема тръбаКои параметри си струва да се потвърдят?

Данните от тестовете на продуктите на CCMT включват ASTM D2671, ASTM D570, IEC 216 и други тестови стандарти. Например, обемното съпротивление на външния слой е ≤10¹⁴Ω·cm, а тестовете за гъвкавост при ниски температури на вътрешния слой и средния слой са съответно -55 ℃/4h и -40 ℃/4h, без пукнатини. Продуктът е с безхалогенен дизайн и предоставя данни за контрол на халогените, свързани с IEC 61249-2-21.

Заключение: Стойността на трислойната коекструзия се крие в синергията на различните функции.

При кабелните съединения полупроводниковият слой е отговорен за контрола на електрическото напрежение, изолационният слой осигурява защита на изолацията, а еластичният слой спомага за постигане на възстановяване и свързване. Трите компонента се коекструдират, за да образуват интегрирана структура и в комбинация със силата на прибиране на омрежената дебелостенна структура, продуктът може да осигури съответните решения за изолационна обработка за тази специална част от кабелната връзка.

Това, което купувачите наистина заслужават внимание, не е самото име на продукта, а дали трислойната структура отговаря на изискванията на проекта. Съвпадат ли нивата на напрежение? Подходящи ли са размерът и коефициентът на свиване 2,5:1 за действителната фуга? Пълни ли са данните от изпитванията? Може ли доставчикът да предостави съответните спецификации и технически данни?

CCMTтрислойна термосвиваема тръбаПодходящ е за класове на напрежение 6 - 36kV и може да се използва за изолиране на съединения на силови кабели до 42kV. Ако избирате конкретен проект за кабелно съединение, препоръчително е да ни предоставите нивото на напрежение, размера на кабела, размера на съединението и необходимото количество, а ние ще потвърдим допълнително подходящите спецификации на продукта за вас.
